前回に引き続き、今回も矩計図(かなばかりず)についてお話しします。



矩計図の線の意味が分からないんです・・・
という質問を受講生からよく受けます

1本1本の線が実際に何を示しているのか?


特に分かりづらい矩計図の「小屋組部分」と「2階床組部分」について、今回は簡単な立体図を描いてみました
矩計図とよく見比べて、線の示す部材を理解しましょう


①小屋組部分(↓クリックして拡大)
矩計図のコツ1

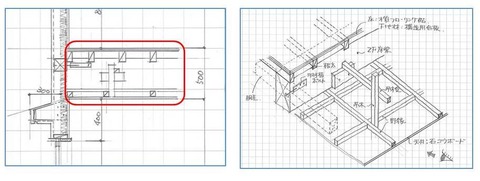

②2階床組部分(↓クリックして拡大)
矩計図のコツ2


線の意味が分かってこそ、作図スピードが上がります。

設計製図試験まであとわずか・・・

今年の課題は「レストラン併用住宅」です

受験生の皆さん、ラストスパート頑張ってください
