■問題１
地下室を有する建築物の杭基礎において、建築物と地盤を一体とした解析等で検討した場合を除き、基礎スラブ底面における地盤の鉛直支持力と杭の鉛直支持力は加算しない。
（一級構造：平成23年No.22）
■問題２
地下室を有する建築物の杭基礎において、地震による水平力は、地下外壁を介して地中に伝達される水平力と杭が負担する水平力とに分けることができる。
（一級構造：平成23年No.22）
■問題３
地下部分がある建築物の杭の地震時設計用外力の算定において、根入れ効果による水平力の低減を行った。
（一級構造：平成27年No.26）


――――――――――――――――――――――
■解答
問題１、２、３とも正。
――――――――――――――――――――――


さっそくポイントです。

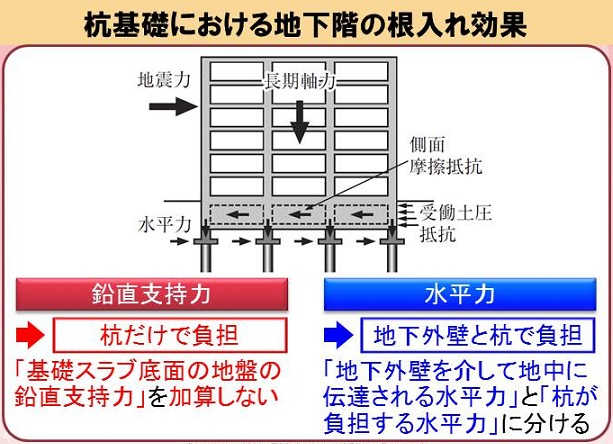

ポイント：杭基礎における地下階の根入れ効果
――――――――――――――――――――――
■鉛直支持力
→杭だけで負担する。
→「基礎スラブ底面の地盤の鉛直支持力」を加算しない。
→地盤沈下により、基礎スラブ底面と地盤との間には隙間が生じることがあるため。

■水平力
→地下外壁と杭で負担する。
→「地下外壁を介して地中に伝達される水平力」と「杭が負担する水平力」に分けることができる。
→「地下外壁を介して地中に伝達される水平力」が負担できる分、「杭が負担する水平力」は0.7倍まで低減できる。
――――――――――――――――――――――
