ひき板

井澤ですいざわ

まずは一級建築士設計製図試験に見事合格された皆様、本当におめでとうございます。
試験勉強から解放された喜びを存分にかみしめてください!!!

残念だった方、「設計製図試験は水物」と言われることもあります。どうか自信を無くさずに、また、今までの努力を全否定することなく、今年の反省点を来年克服することに集中してほしいと願っています。


それでは問題です。


■問題
同一等級構成集成材で、ひき板の積層数が2枚又は3枚のものは、梁等の高い曲げ性能を必要とする部分に用いる場合、曲げ応力を受ける方向が積層面に平行になるように用いる。
(一級構造:平成23No.27

――――――――――――――――――――――
■解答
 問題 正
――――――――――――――――――――――

さっそくポイントを確認しましょう。

ポイント

異等級構成集成材

同一等級構成集成材

構成するひき板の品質が同一でない構造用集成材であって、
梁等の高い曲げ性能を必要とする部分に用いる場合、「曲げ応力を受ける方向」が積層面に直角になるように用いる。

構成するひき板の品質が同一の構造用集成材であって、
梁等の高い曲げ性能を必要とする部分に用いる場合、「曲げ応力を受ける方向」が積層面に平行になるように用いる。


ひき板とは、「のこぎり等でひいて切った板」という意味で、ラミナともいい、厚さ数cmの木材です。

表中、ひき板の品質が同一か、同一でないかは、名称に表れていますから、迷うことはありませんね。

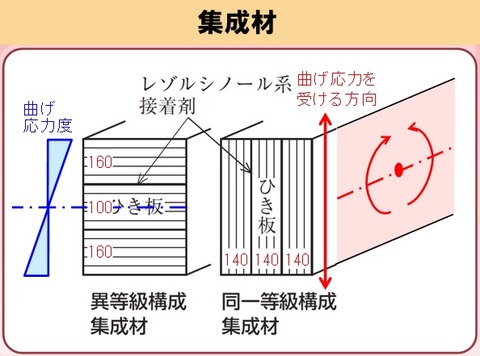

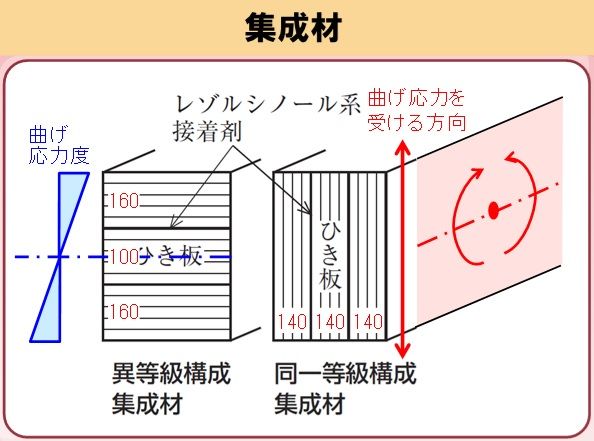

問題は「曲げ応力を受ける方向」の部分です。これは図を見ていただくのが一目瞭然です。

glued laminated wood

梁が図の赤い円弧で描いた曲げを受ける場合、
「曲げ応力を受ける方向」は縦方向になります。ここが間違えやすいところですから、しっかり理解してください。

このとき、断面の上縁には圧縮曲げ応力度が、断面の下縁には引張曲げ応力度が生じ、中立軸では曲げ応力度は0です。
したがって、上縁付近と下縁付近に強い・硬い部材を用い、中立軸付近に弱い部材を用いるという考え方ができ、これが異等級構成集成材です。
図のとおり、「曲げ応力を受ける方向」が積層面に直角になるように用います。
図の数値は、例えば160は、ヤング係数が16/㎟(160kgf/㎠)であることを示しています。

品質が同一のひき板を使うのであれば、図の「同一等級構成集成材」のように、
「曲げ応力を受ける方向」が積層面に平行になるように用います。

――――――――――――――――――――――
集成材に関連して、LVL・合板・CLTについても
No.305(LVL・合板・集成材・CLT)でしっかり復習しておいてください。
CLT(直交集成板)は必ずそのうち出題されますよ!!!
http://kentikushi-blog.tac-school.co.jp/archives/47350354.html

井澤ですいざわ

■問題1
単板積層材(LVL)は、厚さが3mm程度の単板を繊維方向がほぼ平行となるようにして積層接着したものである。(二級構造:平成24No.20
■問題2
普通合板は、木材を薄くむいた単板を互いに繊維方向を直交させて積層接着させたもので、異方性の少ない面材である。(一級構造:平成13No.23
■問題3
集成材は、ひき板又は小角材等をその繊維方向を互いにほぼ平行にして、厚さ、幅及び長さの方向に集成接着した材料である。(一級構造:平成17No.23
■問題4
直交集成板(CLT)は、ひき板又は小角材等をその繊維方向を互いにほぼ平行にして幅方向に並べ又は接着したものを、主としてその繊維方向を互いにほぼ直角にして積層接着し3層以上の構造を持たせた材料である。(オリジナル)
――――――――――――――――――――――
■解答
 問題1、2、3、4とも正。
――――――――――――――――――――――
合板と集成材は定番の問題です。
単板積層材(LVL)は近年の二級建築士の出題です。
直交集成板(CLT)は予想オリジナル問題です。

直交集成板(CLT)
は、木造建築物の普及促進の取り組みの一つとして、CLTを用いた建築物の一般的な設計法等に関する告示が制定され、大臣認定が不要となったことで注目されています
平成28年3月31日付の国交省のプレスリリースもご確認ください。
http://www.mlit.go.jp/common/001125537.pdf

ポイント



繊維方向を平行に積層

繊維方向を直交して積層

単板(べニア)
厚さ数mm

単板積層材 LVL
(Laminated Veneer Lumber)

合板

ひき板(ラミナ)
厚さ数cm

集成材

直交集成板 CLT
(Cross Laminated Timber)

用途

柱・梁など軸材として使用

面材として使用


Laminatedは、ラミネート加工のことで、複数の材料を積層させるという意味です。
Lumber(北米)Timber(英国)は、どちらも「材木」という意味です。

直交集成板に関するオリジナル問題は、上記プレスリリースにも、「直交集成板の日本農林規格(JAS)」にも掲載されている定義です。「繊維方向を互いにほぼ平行」と「繊維方向を互いにほぼ直角」とが混在していてわかりにくいかもしれませんが、これについては同プレスリリースの図1を見ていただくのが一目瞭然です。
