筋かい

こんにちはセイタです
せいた
いよいよ、二級建築士では明日から受付会場での受験申込がスタートしますね

建築技術教育普及センターのHPをよく確認して、忘れずにお申込みください


さて「動画de2級建築士」、第11回目です。

「法規」の中でも、今回は、木造の壁量計算、容積率についてです。



<今週の前半>法規:建築基準法 試験によく出る令46条(木造の壁量計算)

二級の試験では、構造強度の分野でも、木造に関しては毎年ほぼ1問出題されており、中でも壁量の計算問題は、過去10年では5回も出題されています。

決して難しくはないので、この類の問題には慣れて必ず解けるようにしましょう



Pointは、

①張間方向、けた行方向、別々に、壁の種類ごとに、46条4項表1から正確に壁倍率を拾い出す

②壁倍率=(壁の種類による倍率)+(筋かいの倍率)

③実際の軸組み長さに、②で求めた壁倍率を乗じたものの合計が「構造耐力上有効な軸組の長さ」



法規第5回20
https://youtu.be/CmXYeJZK_8U



<今週の後半>法規:試験によく出る容積率

容積率を求める計算問題は、毎年ほぼ1問出題されます

今回の解説にあるような、「敷地が2つの用途地域にまたがる場合」の容積率の考え方は必ずマスターしましょう



Pointは、

①容積率は、前面道路幅員に関係するため、「指定容積率」と「全面道路幅員による容積率」のいずれか厳しい値を使って算定する。

②敷地が2以上の用途地域にわたる場合の容積率の算定は、それぞれの地域ごとに延べ面積の最大限度を求め、最後に足し合わせる(法52条7項)。

③前面道路幅員は、接する敷地の最大幅員の道路を採用する。

④③の道路幅員に乗じる数値は、住居系の用途地域の建築物=4/10、その他の用途地域の建築物=6/10は覚えてしまおう



法規第6回20
https://youtu.be/8XQJyOKM-34

容積率については、この他にも、法52条3項、6項、8項、9項の緩和規定を押さえておきましょう







井澤ですいざわ

今回から木造の問題です。

■問題1
引張力のみを負担する筋かいとしたので、厚さ1.5㎝、幅9㎝の木材を使用した。(一級構造:平成27No.
■問題2
圧縮力と引張力の両方を負担する筋かいとして、厚さ3㎝、幅9㎝の木材を使用した。(一級構造:平成26No.9)
■問題3
厚さ1.5㎝で幅9㎝の木材を、圧縮力を負担する筋かいとして使用した。(一級構造:平成23No.10
■問題4
構造用合板等の面材を併用しない耐力壁において、壁倍率2.0に適合させるために、30×90㎜(柱三割)の木材を片筋かいとし、その端部を筋かいプレートBP-2で柱と土台に緊結した。(一級施工:平成27No.15

――――――――――――――――――――――
■解答
 問題1、2 正。
 問題3 誤。1.5cm×9cmでは、引張力しか負担できない。
 問題4 誤。片筋かいで壁倍率2.0に適合させるためには、45×90㎜(柱二割)とする。筋かいプレートBP-2は適当。
――――――――――――――――――――――

問題1~3は「構造」での出題、問題4は「施工」での出題です。

さっそくポイントです。

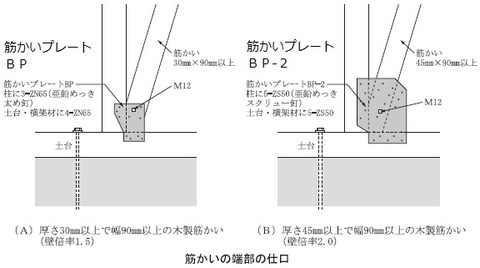

ポイント:片筋かいの寸法・筋かいプレート・壁倍率の関係

筋かいの寸法

金物
筋かいプレート

片筋かい

での壁倍率

応力負担

1.5cm×9cm
(六つ割)

プレート不要
くぎ打ち等

1.0

引張力のみ負担可

3.0cm×9cm
(三つ割)

BP

1.5

引張力だけでなく圧縮力も負担可

4.5cm×9cm
(二つ割)

BP-

2.0


「二つ割」とは9
cm角の木材を2分割したもの。

―――覚え方――――――――――
「壁倍率倍はつ割でBP-
――――――――――――――――
 brace plate
