鉄骨工事

こんにちはセイタです

せいた
東京は、夏並みに暑い日が続いております
受験生の皆さん、体調崩さないようにお過ごし下さいね

さて「動画de二級学科」、第15回目です。

今回は科目「施工」のうち、鉄骨工事、タイル工事について学習します。




<今週の前半>施工:試験によく出る鉄骨工事(仮ボルトの締付)

二級の試験では、鉄骨工事から例年2問出題されています。

そのうち仮ボルトの締付けについては、毎年のように出題があるので必ず覚えてくださいね



Pointは、

①仮ボルトの種類

原則、本接合と同軸径の「普通ボルト中ボルト:仕上げの程度が中程度)」を用いる。ただし例外として、現場溶接にて柱を継ぐ場合の仮ボルトは「高力ボルト」を用いる。

②締付け本数

一般部では、ボルト一群に対して、「1/3程度かつ2本以上」。混用接合や併用継手の場合は、締付け本数を「1/2程度」に増やす。なお、現場溶接にて柱を継ぐ場合は「全数締め付け」、しっかりと固定する。

施工第4回20
https://youtu.be/s-Cb6MURy6M





<今週の後半>施工:試験によく出るタイル工事(モルタルによる後張り工法)

二級の試験では、タイル工事については、左官工事、石工事などと共に融合問題として例年1問出題があります。各タイル工事についての特徴を押さえておく必要があります。ここでは、セメントモルタルを使った後張り工法について解説します



Pointは、

①張付けモルタル(タイルを張るためのセメントモルタル)を壁面に塗布するのか、タイル裏面に塗布するのか、あるいは両方に塗布するのかに着目

●壁面に塗布 → 密着張り、モザイクタイル張り

●タイル裏面に塗布 → 改良積上げ張り、マスク張り

●両面に塗布 → 改良圧着張り



②タイルの張付け手順(上から下or下から上)に着目

●上から下 → 密着張り(1段おき)、改良圧着張り

●下から上 → 改良積上げ張り(下から上へ積上げる)
施工第5回20
https://youtu.be/5C1ov_yVuhc









井澤ですいざわ

■問題1
セメントミルク工法による既製コンクリート杭工事において、余掘り量(掘削孔底深さと杭の設置深さとの差)の許容値については、50㎝とした。(一級施工:平成18No.8)
■問題2
場所打ちコンクリート杭工事において、コンクリートの打込みに際し、杭頭部に余盛りを行い、コンクリート硬化後、余盛り部分を斫り取った。(一級施工:平成21No.7)
■問題3
完全溶込み溶接の突合せ継手の余盛り高さについては、1㎜であったので、許容差の範囲内とした。(一級施工:平成23No.14


問題3は杭工事ではありませんが、「余盛り」つながりで。

――――――――――――――――
―――――
■問題1、2、3ともに正。


余掘りと余盛りは、文字は似ていますがまったく別物です。
余掘りは「既製杭」、余盛りは「場所打ちコンクリート杭」で登場する用語です。
また、余盛りは鉄骨工事の溶接でも登場します。
まずは図でイメージをしっかり持ちましょう。3連ちゃんです。

yobori

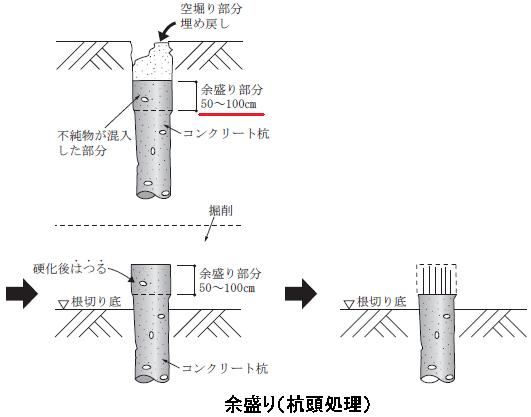

yomori kui

yomori yousetu


―――――――――ポイント―――――――――
■余掘り(既製杭)
・掘削孔底深さと杭の設置深さとの差を「余掘り」という。
・余掘り量は0.5m以下とする。
■余盛り(場所打ちコンクリート杭)
・杭頭部は泥水やスライムなどにより強度が低下しやすいため、杭頭部を余分に打ち上げ、コンクリート硬化後、斫り取る部分を「余盛り」という。
・場所打ちコンクリート杭の余盛り高さは、孔内水がない場合50㎝以上、孔内水がある場合80100㎝程度
■余盛り(鉄骨工事の溶接)
・完全溶込み溶接または隅肉溶接で、必要な寸法以上に表面から盛り上げた溶着金属部分を「余盛り」という。
・余盛りは母材表面から滑らかに連続する形状が良く、余盛り高さは、過大なものは欠陥となるため、できるだけ小さくする。完全溶込み溶接の管理許容差は開先寸法によって変わるが、最も厳しいもので0<余盛り高さ≦3㎜である。したがって、余盛りを1㎜とした、3㎜とした、という設問は正しい。

―――――――――補 足―――――――――
■余掘り
支持層への杭の「設置深さ」は1m以上としなければなりません。
孔底にはどうしてもレキ等がゴロゴロしますので、支持層の「掘削深さ」をちょうど1mとすると、レキ等が邪魔して、支持層への杭の「設置深さ」が1m確保できません。
そこで、レキ等の分を見込んで余分に掘っておく分が「余掘り」です。
余掘り量は0.5m以下とします。
例えば、余掘り量を0.5mとしたとき、実際の孔底のレキ等が0.2mだったとすると、0.5m-0.2m=0.3mの隙間はどうなっているのか?と疑問に思う方がいるかもしれませんが、そこには根固め液が充填されており、ある程度硬化するまで地上から杭をワイヤロープで吊って「設置深さ」を保持します。
